聚氨酯噴涂材料的不斷優(yōu)化當(dāng)然需要人們給予充分的認(rèn)真，什么樣的材料可以真正為人們關(guān)于具體化的熟悉有著專業(yè)化的了解，人們從目前的噴涂材料當(dāng)中總是可以感受到其中的獨(dú)特化發(fā)展需求所在。正當(dāng)人們感受到不同的噴涂原材料發(fā)展的方式的時(shí)候，不同的噴涂材料的出現(xiàn)恰好已經(jīng)完善了如今的所有。噴涂材料的不斷創(chuàng)新總是在不斷完善著目前的一切。正是通過如此的方式，人們才慢慢感受到整個(gè)噴涂市場(chǎng)的優(yōu)化需求重要性所在。

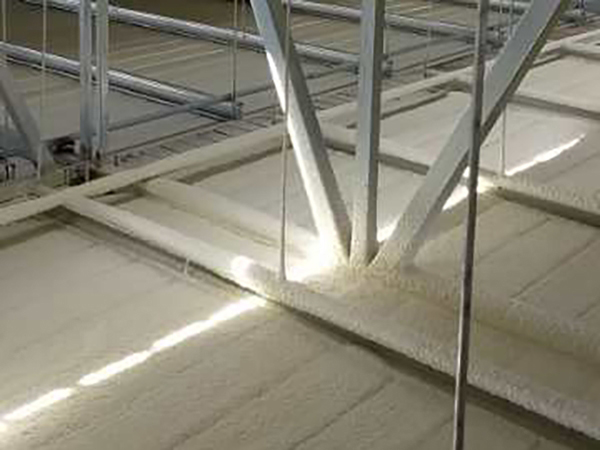

對(duì)于聚氨酯養(yǎng)殖棚保溫而言，泡沫變酥脆，導(dǎo)熱系數(shù)大幅增加，易吸濕。另一種情況是白料中大量使用回收料?；蛘呤腔厥者^期白料再加工，或者是使用回收料為原料生產(chǎn)白料?；厥樟系氖褂脮?huì)造成成品硬泡聚氨酯密度升高，閉孔率降低，導(dǎo)熱系數(shù)增加，尺寸穩(wěn)定性變差。為什么有些冷庫(kù)使用一段時(shí)間后漏冷，制冷機(jī)電費(fèi)增加？冷庫(kù)保冷需要考慮兩個(gè)因素，是熱交換和濕交換。如果所用噴涂硬泡聚氨酯尺寸穩(wěn)定性不好以及施工工藝不正確，會(huì)造成冷庫(kù)降溫投入使用后噴涂硬泡聚氨酯開裂，形成冷橋漏冷。如果噴涂硬泡聚氨酯閉孔率過低會(huì)造成泡沫開孔吸濕，泡沫吸濕后導(dǎo)熱系數(shù)急速升高，保冷效果大大降低。冷庫(kù)使用優(yōu)良的噴涂硬泡聚氨酯可以節(jié)約多少電量？以華南地區(qū)為例，按全年室外平均溫度22℃。
聚氨酯泡清沫塑料發(fā)泡噴涂、灌注工藝原理，聚全反應(yīng)能生成胺基甲酸酯，即能生成的需的聚氨基甲酸乙酯，也就是常 稱的聚氨酯泡沫塑料。在反應(yīng)過程中同時(shí)加入催化劑，交聯(lián)劑、發(fā)泡劑、泡沫穩(wěn)定劑等 ，其作用是促進(jìn)和完善化學(xué)反應(yīng)。這些原料分兩組，經(jīng)充分混合后分別由計(jì)量泵按比例打入特制的噴泵內(nèi)，在噴泵內(nèi)或灌注混合器內(nèi)充分混合噴涂于管道或設(shè)備表面，發(fā)生反應(yīng)，在5-10S內(nèi)起泡生成泡沫塑料，并固化成型。
作為一種保溫材料，聚氨酯噴涂材料自然是具有很多的化學(xué)性質(zhì)，首先就是它具有揮發(fā)性，所以說(shuō)在儲(chǔ)存的時(shí)候一定要是在密封的空間里面，而且不能夠接觸空氣，這個(gè)是基本的。否則這類材料往往因?yàn)樗?dú)特的化學(xué)性能就會(huì)自動(dòng)揮發(fā)了。其次，聚氨酯噴涂材料是不能夠和熱源接觸的，這個(gè)必須要注意。正確的做法應(yīng)該是存儲(chǔ)在干燥的地方，不能有太多的水分接觸，同樣也不應(yīng)該接觸到熱源。
聚氨酯養(yǎng)殖棚保溫引起的原因是體系中水分含量過大。如果是僅僅表面部分酥脆，則考慮料溫和環(huán)境溫度差異是否太大，料溫高、環(huán)境溫度低。另一個(gè)原因是黑白料黏度差異過大，黑料過量較多。泡沫與基材的剝離強(qiáng)度低，出現(xiàn)的原因有：基材表面不潔凈，有浮灰或油污；基材未于透，這種剝離可見到界面的水分；另外還有基材溫度過低，發(fā)泡速度太快；噴涂時(shí)沒有“打底”(即首先快速噴上薄薄底層)，而是一次就噴得較厚也會(huì)造成張力過大而剝離。泡沫開裂，現(xiàn)場(chǎng)可明顯看到裂開的縫隙，這種現(xiàn)象主要是由發(fā)泡體系中使用的聚醚支化度和官能度較低而引起的，可適當(dāng)加入蔗糖、甘露醇及山梨糖醇為起始劑的聚醚。另外在施工時(shí)適當(dāng)增加噴涂層數(shù)，避免一遍起發(fā)的現(xiàn)象。層與層之間脫離，在每一遍噴涂相連接的界面上出現(xiàn)的不粘接現(xiàn)象。
